家庭数据中心

前言

由于业务需要, 博主自己在家搭建了一套数据中心, 下面将会介绍数据中心具体的配置与负责的业务

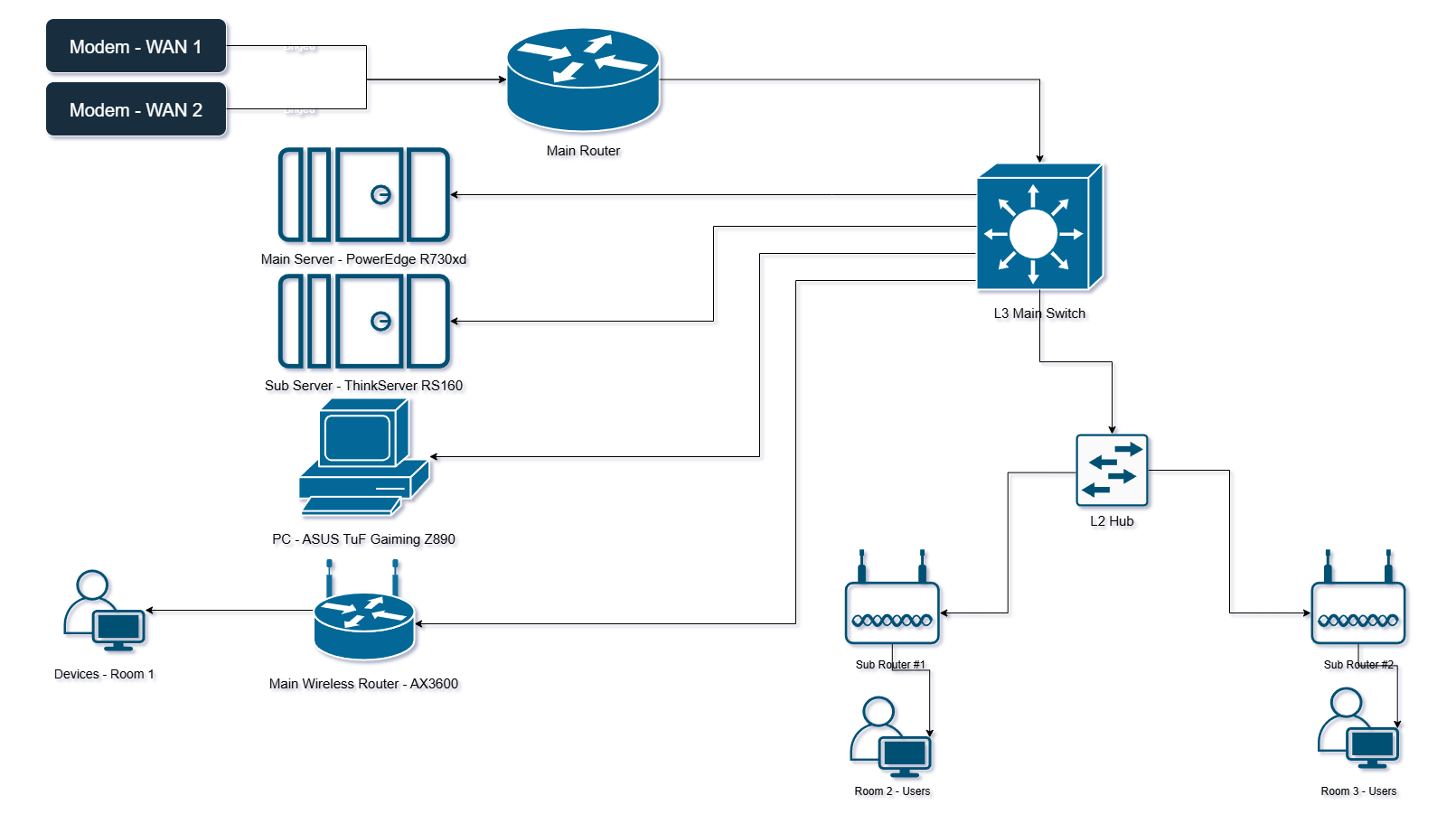

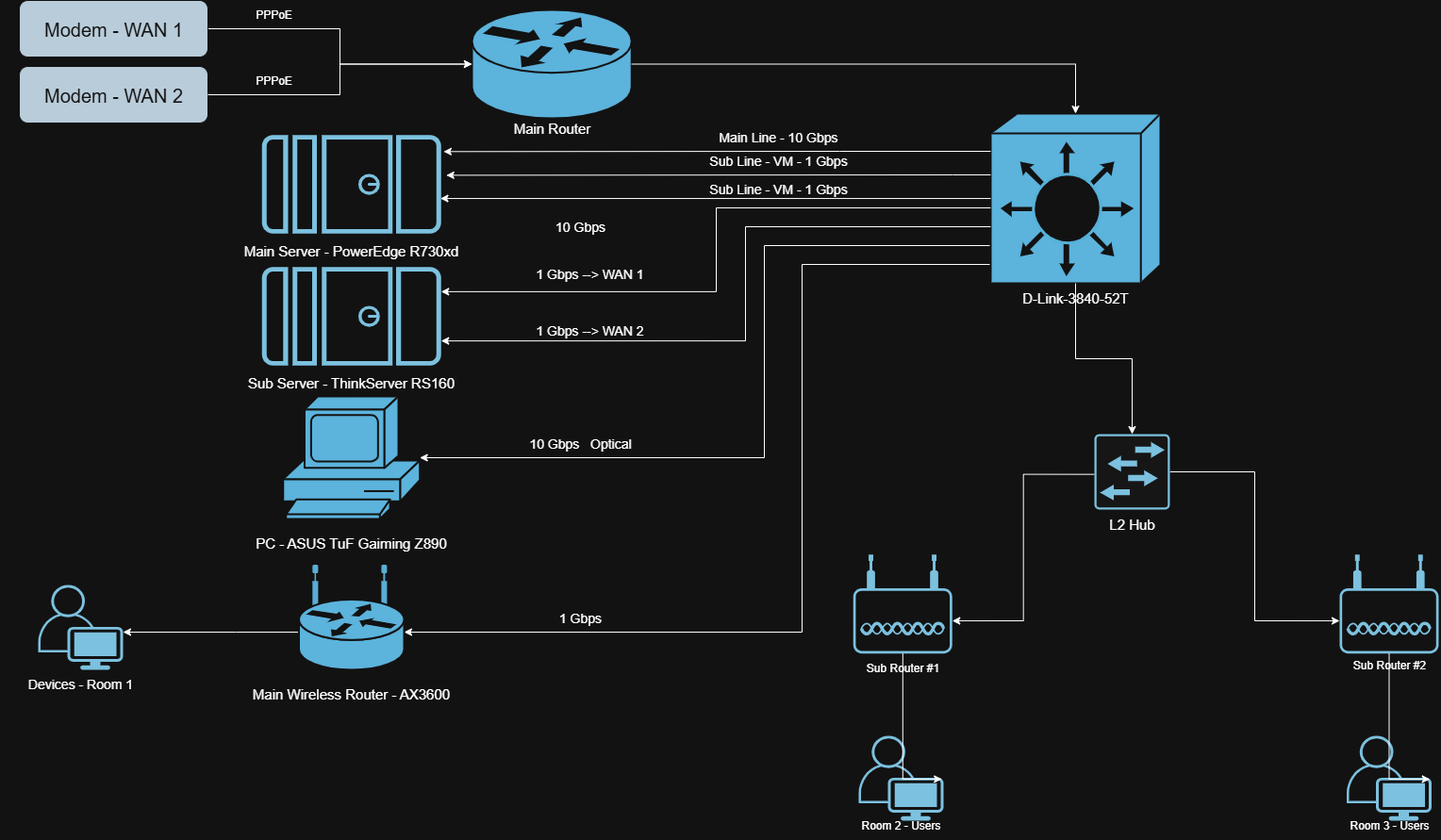

网络层

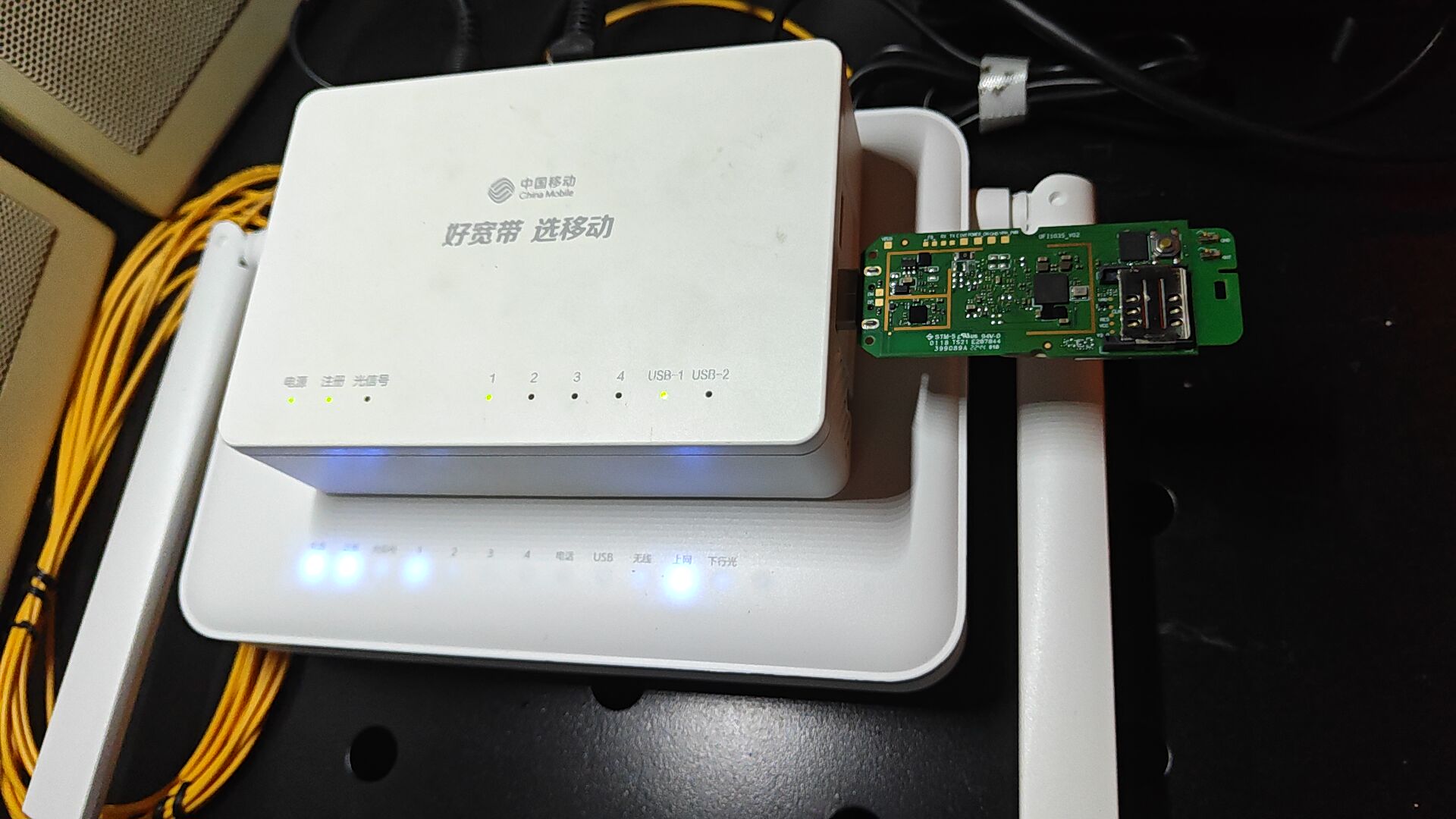

光猫 Modem

• WAN 1 - ZTE ZXHN F7005MV3
• WAN 2 - Huawei V175

路由器 Router

• Main - 倍控工控机

  • CPU: Intel(R) Celeron(R) J4125
  • Mem: DDR4 8GB
  • Network Adapters: 4x Intel Corporation Ethernet Controller I226-V 2.5Gbe
  • Disks: Unknown SSD 64GB
  • System: X-WRT-docker 25.04_b202506151427 Plucky

交换机 Switch

• Main - D-Link DGS-3420-52T

  • 等级: Layer 3 网管交换机
  • 端口: 48 千兆电口 + 4 万兆光口
  • 容量: 176 Gbps
  • 带宽: Up to 40 Gbps bidirectional bandwidth
  • Mac 地址表: 16K
  • VLAN 群组: 4K
  • Datasheet

• Sub - Tenda S108

  • 等级: Layer 2 非网管交换机
  • 端口: 8 百兆电口

应用层

服务器 Server

• Main - PowerEdge R730xd

  • CPU: 2xIntel(R) Xeon(R) CPU E5-2696 v4
  • GPU: Matrox G200eR (Renesas) WDDM 1.2
  • Mem: 4x Samsumg ECC DDR4 2400Mhz 32GB 128GB in total

  • Network Adapters:

    • 2x Intel(R) Ethernet 10G 4P X540/I350 rNDC
    • 2x Intel(R) Gigabit 4P X540/I350 rNDC
  • Disks: 21.62TB in total
  • BMC: DeLL iDRAC 8 Enterprise
  • System: Microsoft Windows Server 2022 Datacenter Evaluation

• Sub - ThinkServer RS160

  • CPU: Intel(R) Xeon(R) CPU E3-1220 v6
  • GPU: Unknown
  • Mem: Kinston ECC DDR4 2400Mhz 8GB
  • Network Adapters: 2x Intel Corporation I210 Gigabit Network Connection
  • Disks: Unknown SSD 240GB
  • BMC: ThinkServer Management Module
  • System: Ubuntu 24.04.3 LTS x86_64

各设备业务介绍

• PowerEdge R730xd: 负责绝大部分主要业务, 包括 虚拟机, 网站挂载, 个人网盘, 媒体库, 下载挂载, API 服务器, Minecraft 服务器等业务
• ThinkServer RS160: 主要负责网站反向代理, 流量代理, 内网穿透等业务
