WACCA华卡 音画不同步/谱面偏移 解析

概览

我们先捋一遍整个视频画面输出流程

游戏渲染 --> 显卡输出 --> DVI接口输出 --> 驱动板解析信号 --> 转换为光电信号输出至屏幕

• 由于游戏使用 帧判定 低延迟技术, 这就要求屏幕中每一帧的 时序 要与游戏程序相匹配. 时序同步后, 屏幕显示就能获得理论上 0延迟 的效果. 而时序的同步非常依赖电脑硬件之间的协调能力, 即流程中 显卡输出 和 驱动板解析信号. 问题就在这出现了.

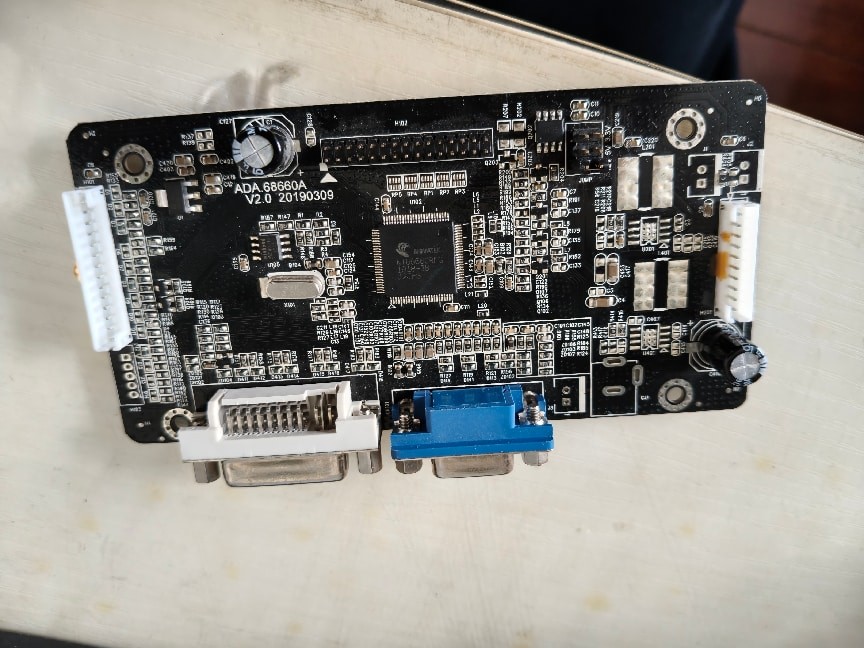

• 在 sega 系游戏中 (包括华卡) 均使用了下图中的屏幕驱动板. 随着使用年限不断拉长, 驱动板的时序感知能力会慢(ri)慢(ben)变(ping)差(zhi), 导致 显卡输出 和 驱动板解析信号 时序不匹配, 从而影响整个显示画面, 不断增加延迟, 最后完全无法与音频时间相对应, 完全无法游玩.

完全解决措施

方案一: 插入 HDMI/DP 显卡诱骗器 (强烈推荐)

• 购入后直接插上后重启即可.

需要注意的是, 由于国服屏蔽了鼠标键盘, 我们无法直接进入 NVIDIA 设置页验证效果, 请上机开一把手动验证!

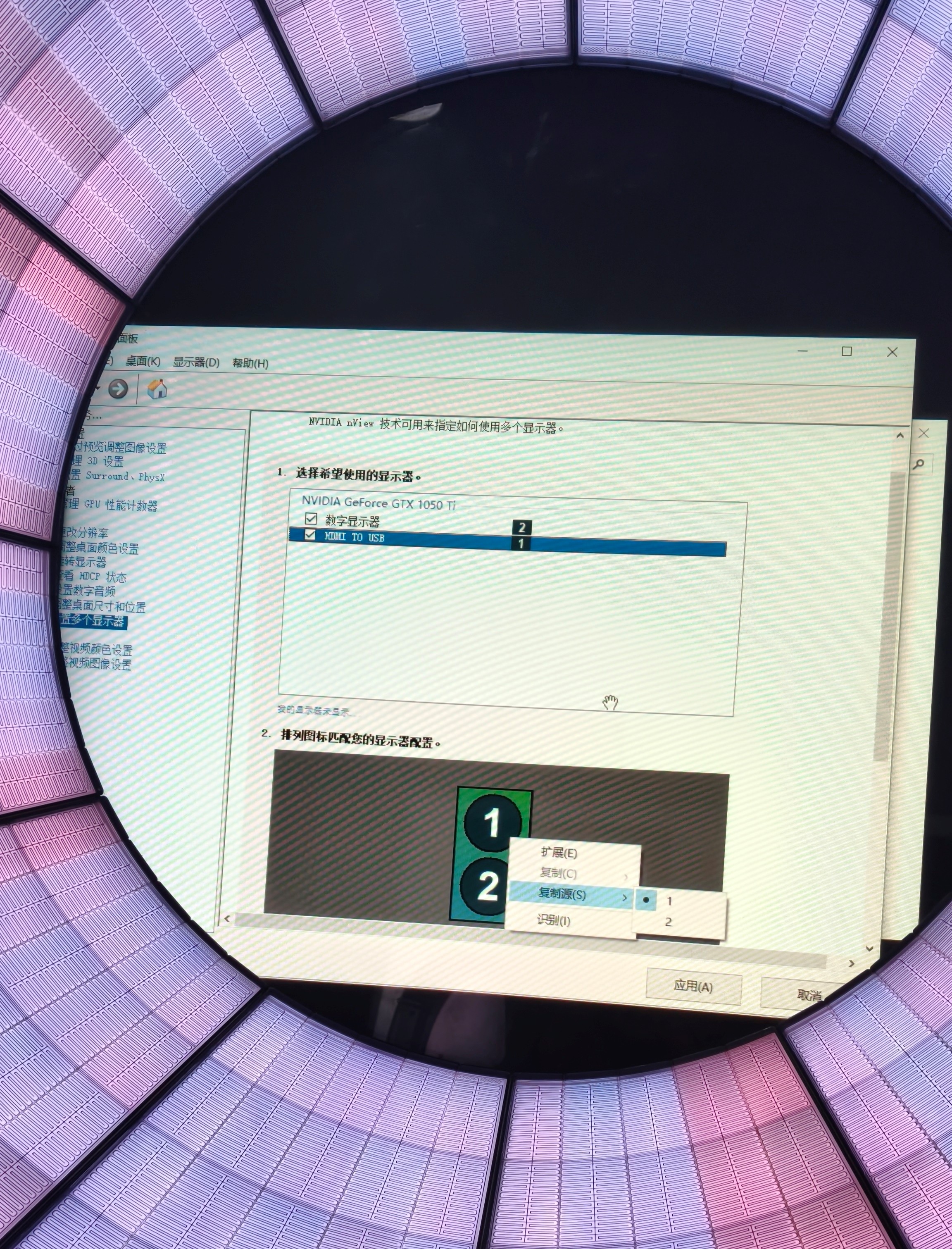

• 如果你游玩的 wacca 版本比较特殊, 则请手动进入 NVIDIA 设置页, 找到多个显示器并设置为复制, 将复制源设定为 HDMI/DP 如下图, 并将刷新率设定为 60hz, 即可完美解决此问题.

方案二: 更换驱动板

• 从前文可得, 是硬件老化导致的时序不同步. 所以可以换一块新的屏幕驱动板就可以了! 拆卸屏幕请阅读说明书, 并需至少两人同时操作, 请注意保护设备和小心触电!

如果你更换的是第三方屏幕驱动板, 请确保厂家是否提供硬件刷写服务, 否则可能会导致显示画面错位, 或者时序依然不同步.

方案三: 直接更换有 HDMI/DP 的屏幕

• 如果你财力雄厚且愿意折腾的话, 找第三方厂家定(jian)制(lou)一块固定孔位与钢架能对齐的屏幕, 这是完美之招. 如果你能做到的话, 请联系我们以为你提供技术支持, 也可以为我们后续换屏提供经验.

---

小修小补措施: 如果上述的措施你均无条件做到, 这些小修小补措施希望能给你带来帮助.

• 方案一: 调整屏幕显示设置

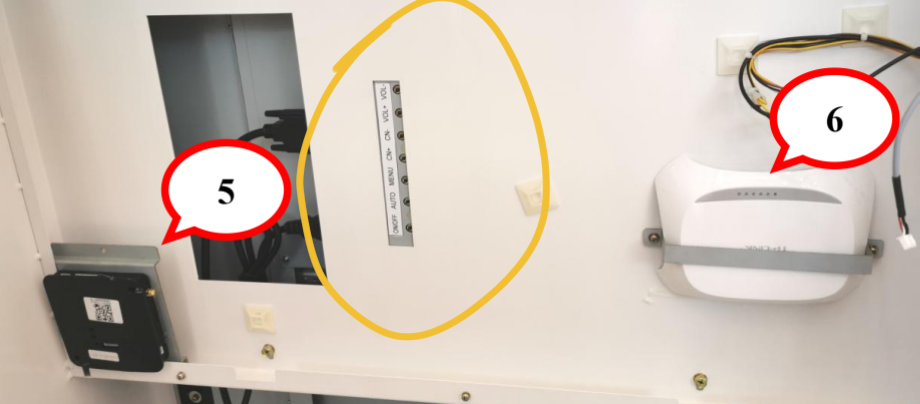

  • 卸下机箱背板, 即可看到图圈出来的一排按钮.

• 调整显示设置, 在屏幕显示延迟等设置中找到 sync/低延迟/游戏模式 等与时序和延迟相关的选项, 开启或关闭都试试. 记得每调试一个开关就开一把试试, 也许可以成功.

• 方案二: 调整系统显示设置
• 如果你游玩的 wacca 版本比较特殊, 可以试试在打开 NVIDIA 控制面板, 并找到下图中的 低延时模式/三重缓冲/最大帧速度/首选刷新率 等与时序和延迟相关的选项, 开启或关闭都试试, 也许可以成功.

---

FAQ

Q. 为什么切换为 HDMI/DP 输出就能解决了？

A. 因为 DVI 和 VGA 视频输出的时序解析均在屏幕驱动板内完成, 而 HDMI/DP 则在显卡输出信号前已经解析, 显卡的时序解析是与游戏渲染强关联的, 故不会产生时序问题. 厂商使用 DVI 是因为 DVI 信号稳定且时序在驱动板处理可以减小显示延迟, 但忽略了驱动板品质的稳定性和显卡解析的可靠性.

Q. 为何只有 wacca 有时序问题, 其他 sega 系没有？

A. 因为 wacca 是整张谱面与画面都在驱动板内调整时序, 而 sega 大多是将谱面直接以画面形式输出, 细分到每个 note 打击上才使用时序同步, 故即使出现时序问题, 也只在每个 note 中的一点点, 不会像 wacca 一样整张谱持续累加 2 分多钟延迟, 最后成了灾难.

---
