OpenWRT双wan聚合 - 实现多条宽带轻松速率堆叠!

前言

我们在办理了多条宽带之后, 如果还想把所有设备通过一台路由器管理, 同时也想充分利用两条宽带的所有速率, 那么我们该怎么办呢? 最好的办法就是, 通过软路由实现双 wan 聚合, 实现宽带的速率叠加. 下面, 我将讲述如何进行操作.

需求

• 一台搭载 OpenWRT / X-wrt 的软路由
• 两条或以上入网宽带
• 两台获取了超级管理员密码的光猫
• 您充分知晓两条宽带分别对应的拨号上网账号密码

如果您具备了以上所有需求, 那么下面教程正式开始

---

本篇专有名词解释

• ISP - 网络服务提供商, 既运营商
• 跃点 (Metric) - 数据包从源设备到目标设备所经过的路由器或网关的数量. 跃点数越少, 优先级越高.

---

1. 创建 bridge 连接

要实现双wan聚合, 我们首先要将路由器的上网方式改为桥接. 这里我们需要分别进入两台光猫的后台, 创建桥接连接. 具体操作请移至其他文章, 本篇不做赘述.

2. 将原网络连接改为 PPPoE 模式

• 进入 OpenWRT 后台, 转至 网络 (Network) --> 接口 (Interfaces) 页面

• 点击 wan 接口的 编辑 (Edit) 按钮
• 将 协议 (Protocol) 改为 PPPoE
• 在 PAP/CHAP username 一栏输入您的宽带上网账号, 在 PAP/CHAP password 一栏输入您的宽带上网密码

注意: 宽带上网账号密码并非光猫 WiFi 的 SSID 和密码, 若您不知道, 请与您的 ISP 联系并询问是否可以告知或更改!

• 填写完成后, 请单击 保存 (Save)

3. 创建 PPPoE 连接

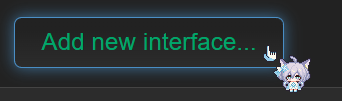

• 点击 添加新接口 (Add new interface...) 按钮

• 将名称命名为 wan2, 协议选择 PPPoE, 设备选择为您接入第二条宽带对应设备的 wan 口
• 将 协议 (Protocol) 改为 PPPoE
• 在 PAP/CHAP username 一栏输入您的宽带上网账号, 在 PAP/CHAP password 一栏输入您的宽带上网密码

• 跳转到 高级设置 (Advanced Settings) 页面, 根据自己的实际情况填写相关设置. 若您不知道如何设置, 可以完全照搬 wan 端口的设置, 笔者这里修改了如下参数:

  • LCP echo failure threshold = 5
  • LCP echo interval = 5
  • Override MTU 和 wan 端口相同
  • Usr gateway metric = 1
• 跳转到 防火墙设置 (Firewall Settings) 页面, 将 创建/分配防火墙区域 (Create / Assign firewall-zone) 一栏改为 wan 所对应的选项
• 跳转到 DHCP 服务器 (DHCP Server) 页面, 单击 新建 DHCP 服务器 (Setup DHCP Server)
• 勾选 忽略接口 (Ignore interface), 完成后单击 保存 (Save)

4. 创建新接口的 IPv6 连接

• 点击 添加新接口 (Add new interface...) 按钮
• 将名称命名为 wan2_6, 协议选择 DHCPv6 client, 设备选择为您接入第二条宽带对应设备的 wan 口
• 跳转到 高级设置 (Advanced Settings) 页面, 根据自己的实际情况填写相关设置. 若您不知道如何设置, 可以完全照搬 wan 端口的设置.
• 跳转到 防火墙设置 (Firewall Settings) 页面, 将 创建/分配防火墙区域 (Create / Assign firewall-zone) 一栏改为 wan 所对应的选项
• 跳转到 DHCP 服务器 (DHCP Server) 页面, 单击 新建 DHCP 服务器 (Setup DHCP Server)
• 勾选 忽略接口 (Ignore interface), 完成后单击 保存 (Save)
• 完成上述所有操作后, 请单击页面右下方的 保存并应用 (Save & Apply) 按钮

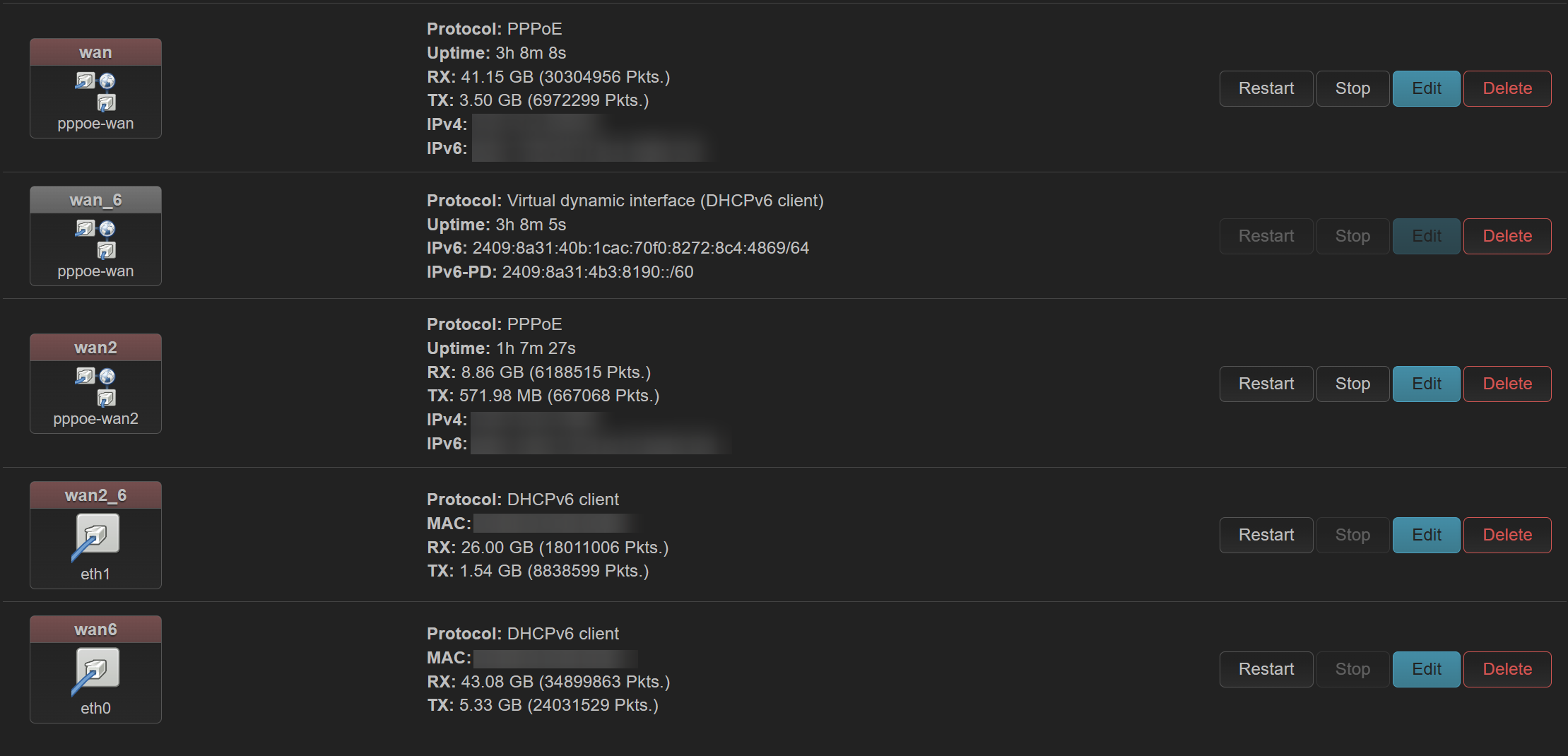

如果您的第二条宽带能够成功拨号, 那么 wan2 应正确显示出 IPv4 和 IPv6 地址. 如果没有, 请根据报错仔细检查您的宽带账号密码, 光猫配置等是否正确

5. 配置 MultiWAN 负载均衡

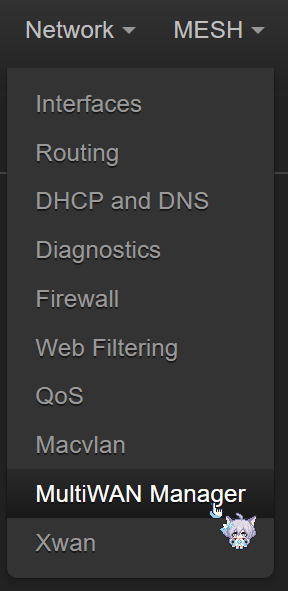

• 转至 网络 (Network) --> 多 WAN 管理器 (MultiWAN Manager) 页面

• 切换至 接口 (Interface) 页面
• 在左下方的编辑框中输入刚才新建的接口名称, 即 wan2, 单击 添加 (Add)

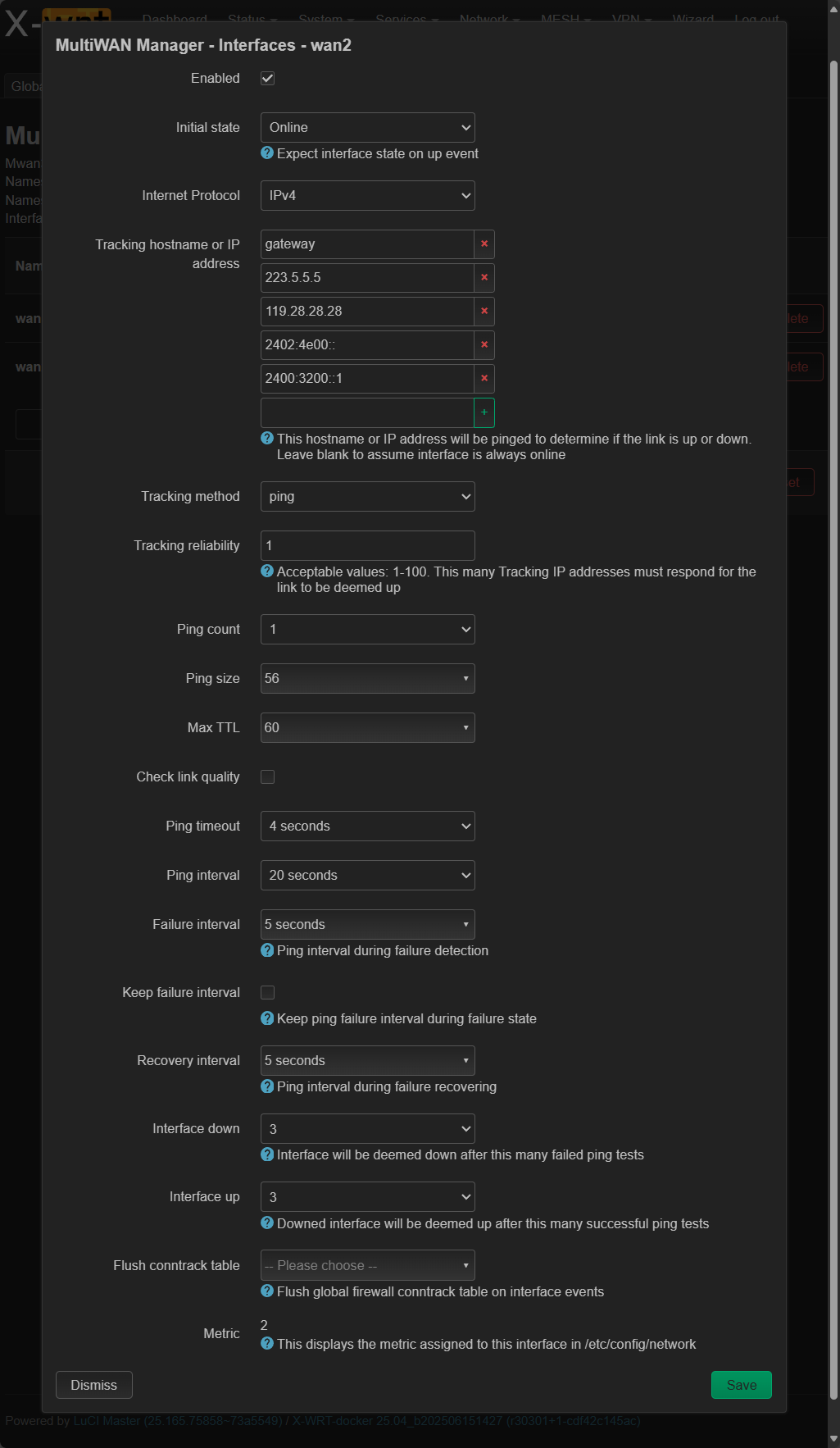

• 在新跳转的页面中勾选 启用 (Enable), 将 初始状态 (Initial state) 更改为 在线 (Online), 网络协议 (Internet Protocol) 设置为 IPv4, 随后将 跟踪主机名或 IP 地址 (Tracking hostname or IP address) 设置为与 wan 相同的值. 剩余的参数均可与 wan 相同. 图为笔者设置的参数, 可供参考.

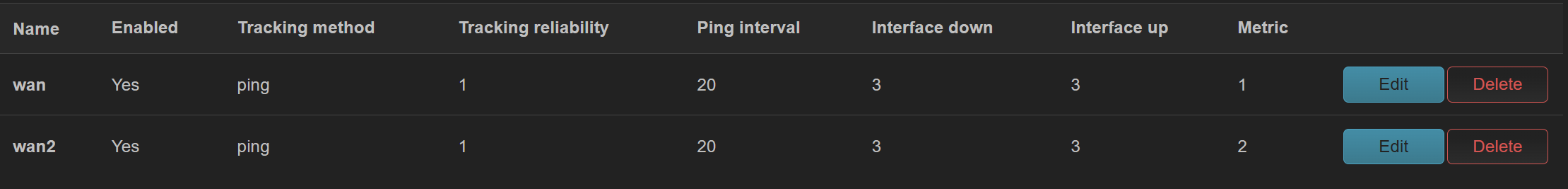

• 单击 保存 (Save), 即可看到两条宽带均设置了相应的接口.
• 完成上述所有操作后, 请单击页面右下方的 保存并应用 (Save & Apply) 按钮

• 切换至 成员 (Member) 页面, 根据您所需要的 跃点 (Metric) 数和 权重 (Weight) 参数, 为 wan2 命名

命名结构应为 wan2_m<Metric>_w<Weight>. 例如: 跃点数为100, 权重为100, 即为 wan2_m100_w100.

• 命名完后单击 添加 (Add), 即可完成成员设置
• 完成上述所有操作后, 请单击页面右下方的 保存并应用 (Save & Apply) 按钮

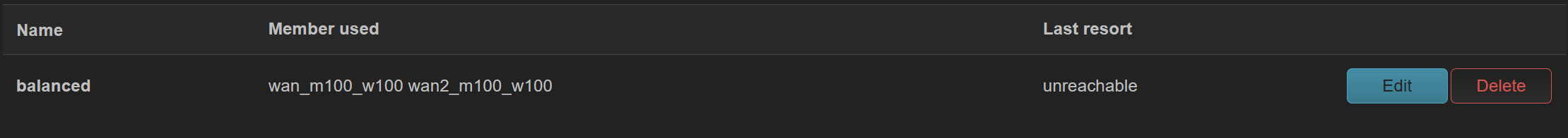

• 切换至 策略 (Policy) 页面, 点击 balanced 条目的编辑按钮, 在 使用成员 (Member used) 一栏中添加您刚刚添加的 wan2 成员, 完成后单击 保存 (Save).
• 切换至 规则 (Rule) 页面, 逐一点击所有条目的 编辑 (Edit) 按钮, 将所有条目的 黏性 (Sticky) 开关关闭, 完成后单击 保存 (Save).
• 完成上述所有操作后, 请单击页面右下方的 保存并应用 (Save & Apply) 按钮

6. 重启路由器

在完成上述所有操作后, 请手动重启路由器

7. 验证结果

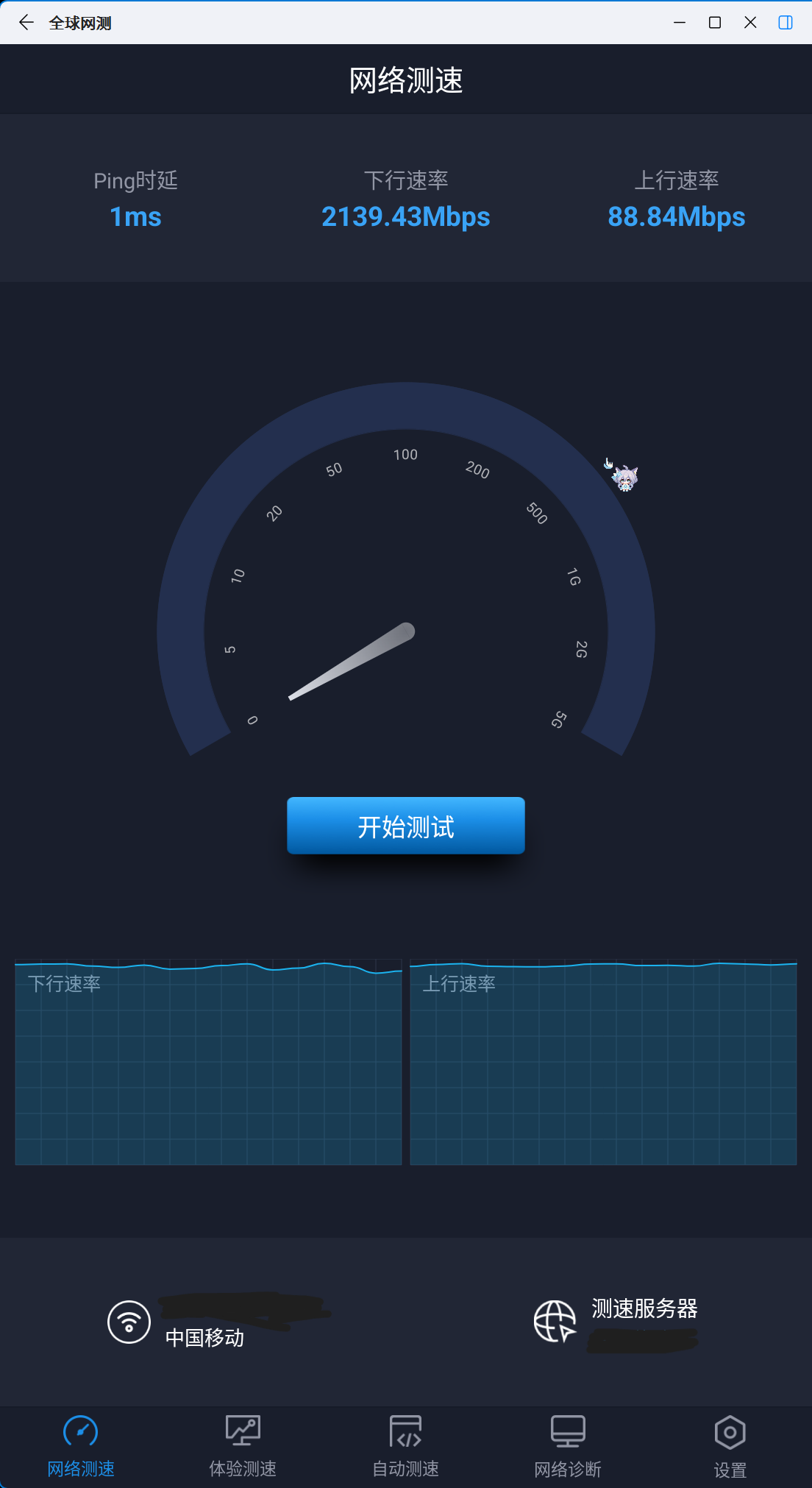

在路由器重启完成后, 首先观察两条宽带是否均拨号成功, 若没有问题, 即可启动##支持多线程的测速程序##, 例如 Internet Download Manager (IDM), Ookla SpeedTest, 全球网测. 如果您的配置正确, 您将看到两条宽带堆叠后的总速率. 笔者这里使用了两条中国移动的 1000Mbps 下行, 40Mbps 上行速率的家庭宽带, 测试结果如图.

结语

感谢观看此文章, 如果您觉得不错, 烦请推荐给身边需要的人. 万分感谢! 如有建议或意见, 欢迎提出!
